產品簡介
HV系列耐壓測試儀是專門針對電纜耐壓測試、介損診斷、局部放電、外護套測試的診斷分析儀，可廣泛的應用于30kV以下的中壓電（*標準GB50150-2016）。

一臺儀器完成電纜耐壓測試，介損診斷，局部放電測試和外護套測試四種功能。
電纜耐壓測試符合IEEE400.2和GB 50150-2016要求。
電纜外護套檢測符合IEC60502和IEC60229標準。
測試電壓等級多樣可以更好的幫助不同需求的客戶。
高度集成，操作簡單快捷，自動計算泄露電流無需外置測量模塊。
高精度測量介損因數，精度高達1x10 -4。
全自動測量并可以進行個性化測試編輯。
人性化菜單設計考慮到使用人員的操作習慣。

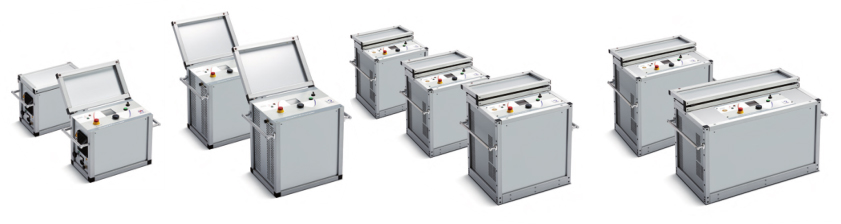

HV系列高壓檢測裝置，只要用來進行電纜超低頻交流耐壓測試和直流耐壓測試。可選配TD測量模塊和PD測量模塊即可對電纜的介質損因數和局部放電進行測量。

應用領域
電網公司中壓電纜
高鐵及地鐵公司
電纜廠
電纜安裝工程公司

產品特點
一機多用，可進行超低頻交流耐壓，直流耐壓，外護套故障等三種測試

擁有絕緣電阻和電容測量功能
對比市場上同類儀器 HV 系列的體積小輸出功率高，便攜，性能好，結實耐用菜單設置簡單易懂，即使沒有經過培訓的技術人員也可以輕松使用

輸入與負載無關，輸出波形均勻
市面上很多 VLF 測試設備會有輸出電壓波形失真的情況， HV 系列使用了全球*先進的技術，即便供電電壓的電能質量非常差， HV 系列總能輸出高質量的電壓

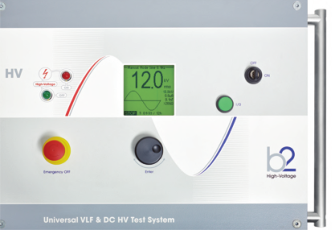

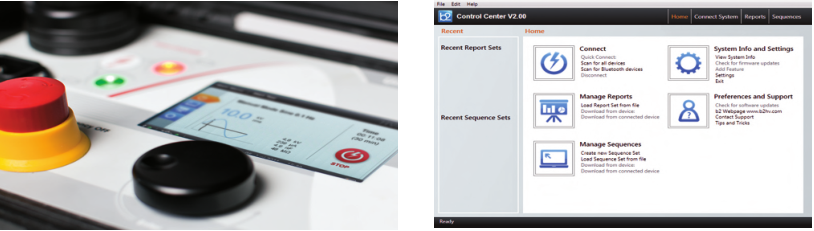

實時波形顯示
實時輸出的電壓波形會顯示在 LCD 顯示屏上，像客戶提供有價值的診斷信息。若在測試過程中出現絕緣擊穿， HV 系列不僅會顯示絕緣擊穿的信息，還會記錄下瞬時擊穿電壓和時間

過載及過電流
市場上大多數的耐壓測試儀都不能分析過載或者故障負載，兩者都會終端儀器輸出電壓。HV 系列的儀器能夠分析負載情況，區分是過載還是負載故障，因此避免誤中斷。

安全模式，自動跳閘模式
如果測試時出現故障操作人員應立即手動中斷電壓輸出，進一步檢查故障。默認的 trip 模式，在出現負載故障時能夠快速管段輸出電壓，不會對單個故障點造成損害。

技術參數

HV系列	HV34	HV60	HV90	HV94
輸出電壓 VLF 正弦波 DC VLF 方波	34 kV, 24 kV rms ± 34 kV 34 kV	62 kV, 44 kV rms ± 60 kV 60 kV	90 kV, 64 kV rms ± 90 kV 90 kV	94 kV, 66 kV rms ± 90 kV 90 kV
輸出電流 *大	15 mA	40 mA	65 mA	65 mA
輸出負載	0,5 μF @ 0.1 Hz @ 24 kV rms	1 μF @ 0.1 Hz @ 44 kV rms	1 μF @ 0.1 Hz @ 61 kV rms	0,75 μF @ 0.1 Hz @ 66 kV rms
大容抗	12,0 μF	10,0 μF	10,0 μF	10,0 μF
輸出模式	AC (VLF) 對稱，在全范圍內不受載荷影響， DC （正極或負極）， Burn / Fault Condition 或 Fault Trip Mode，電纜護套檢測
DDD ® - 雙放電設備	-	-	-	-
50 Hz - 12 kV 回授保護	-	-	-	-
USB / Bluetooth	-	-	-	-
尺寸長 x 寬 x 高 (mm)	430 x 250 x 360	450 x 445 x 615	540 x 445 x 615	540 x 445 x 615
重量	19,5 kg	57 kg	127 kg	127 kg

可升級部分放電（PD） — 和Tan Delta診斷（TD）系統
Tan Delta測量是分析電纜或者其他電氣設備例如變壓器、轉動電機及介電狀況的一種經過實踐檢驗、簡易、可靠的檢測方法。用這種方法可以簡易而明確的識別出存在問題的電纜。

具體詳情可關注北京康高特科技有限公司，代理電纜VLF高壓檢測裝置，如需購買，可聯系我們在線客服咨詢010-68460051，我們會誠摯的為您解答。
